灌裝機或許對于消費者來說，并不會很熟悉，但是我們平常見到的瓶裝、灌裝產品都是離不開灌裝機的作用的。灌裝機是包裝設備中的一大類，占據著包裝行業的半壁江山。對于如今的工業生產企業的發展，離不開灌裝設備的存在。星火包裝機械有限公司身為專業的灌裝機廠家，來告訴您灌裝機的結構主要由哪三部分組成，以及灌裝機結構介紹。

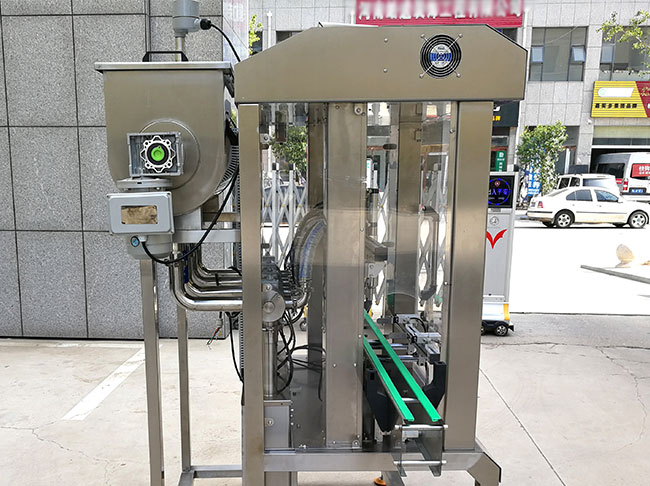

星火灌裝機設備展示

 首先告訴您灌裝機從結構上主要包裝有三部分：儲料罐、灌裝主機和變頻調速傳送帶部分。

灌裝機儲料罐儲料罐位于機器的上部，是一只帶有液位傳感器和進料電磁閥的常壓罐。從前道工序送來的料液經電磁閥放入罐內，當達到適當液面高度時，由液位傳感器送出信號，由電氣控制部分控制電磁閥關閉停止進料，當料面下降到一定位置時，能打開進料電磁閥再次進料。

灌裝主機灌裝主機是完成灌裝動作的主要裝置，主機前部裝有若干只灌裝頭，兩側各裝有抽液氣缸，每只氣缸對應一個灌裝頭。儲料罐內液體抽入氣缸內，再被壓出，經灌裝頭灌入對應瓶中。灌裝機灌裝頭上有一微型氣缸帶動一小活塞開閉灌裝頭的噴口，起閥門作用。整個灌裝頭可以上升下降。

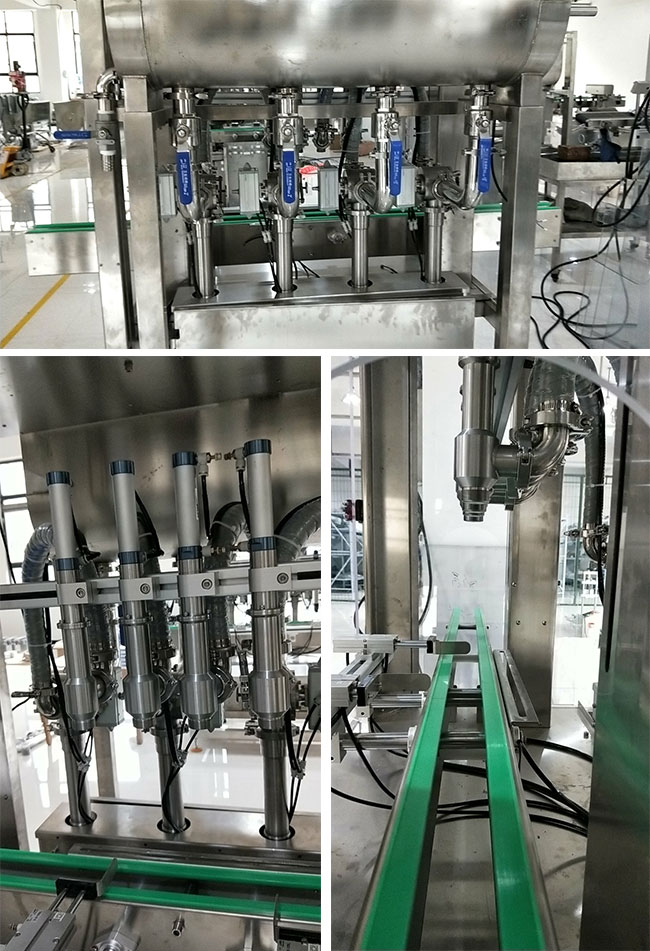

星火灌裝機的結構組成

   灌裝機變頻調速傳送帶電動機由變頻器控制，實現無級變速，達到系統經濟運行的目的。電機啟動后，入口氣缸縮回，空瓶從傳送帶送入，開始進瓶。然后出口氣缸伸出，送入的空瓶由出口擋桿擋住。進瓶處設置光電開關檢測進瓶個數，當檢測到個數與灌裝頭數相同時，入口氣缸伸出，將入口擋住不再進瓶，傳送帶電動機停止。這時，灌裝頭下降至瓶口開始灌裝。灌裝結束后，灌裝頭上升，出口氣缸縮回，傳送帶電機又開始轉動，將灌滿的瓶送出，然后，入口氣缸縮回，光電開關又開始檢測進瓶個數。
